Технология SLA.

Технология SLA.

Стереолитография (SLA или SL) – технология аддитивного производства моделей, прототипов и готовых изделий из жидких фотополимерных смол. Отвердевание смолы происходит за счет облучения ультрафиолетовым лазером или другим схожим источником энергии.

История.

Термин «стереолитография» был придуман в 1986 Чарльзом В. Халлом, запатентовавшим метод и аппарат для производства твердых физических объектов за счет последовательного наслоения фотополимерного материала. Патент Халла описывал применение ультрафиолетового лазера, проецируемого на поверхность емкости, заполненной жидким фотополимером. Облучение лазером ведет к затвердеванию материала в точках соприкосновения с лучом, что позволяет вычерчивать контуры заданной модели слой за слоем. В 1986 году Халл основал собственную компанию, 3D Systems, для коммерческого продвижения новой технологии. На сегодняшний день 3D Systems является одним из мировых лидеров среди компаний-разработчиков и поставщиков технологий аддитивного производства.

Технология.

Метод основан на облучении жидкой фотополимерной смолы лазером для создания твердых физических моделей. Построение модели производится слой за слоем. Каждый слой вычерчивается лазером согласно данным, заложенным в трехмерной цифровой модели. Облучение лазером приводит к полимеризации (т.е. затвердеванию) материала в точках соприкосновения с лучом.

Стереолитография позволяет создавать модели высокого разрешения

По завершении построения контура рабочая платформа погружается в бак с жидкой смолой на дистанцию, равную толщине одного слоя – как правило, от 0,05мм до 0,15мм. После выравнивания поверхности жидкого материала начинается процесс построения следующего слоя. Цикл повторяется до построения полной модели. После завершения постройки, изделия промываются для удаления остаточного материала и, при необходимости, подвергаются обработке в ультрафиолетовой печи до полного затвердевания фотополимера.

Стереолитография требует использования поддерживающих структур для построения навесных элементов модели, аналогично технологии моделирования методом послойного наплавления (FDM). Опоры предусматриваются в файле, содержащем цифровую модель, и выполняются из того же фотополимерного материала. По сути, опоры являются временными элементами конструкции, удаляемыми вручную после завершения процесса изготовления.

Преимущества и недостатки.

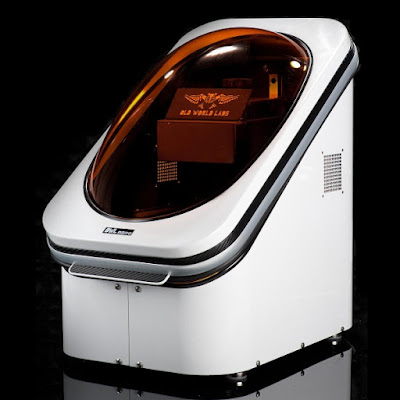

Настольный стереолитографический принтер OWL Nano

Главным преимуществом стереолитографии можно считать высокую точность печати. Существующая технология позволяет наносить слои толщиной 15 микрон, что в несколько раз меньше толщины человеческого волоса. Точность изготовления достаточно высока для применения в производстве прототипов стоматологических протезов и ювелирных изделий. Скорость печати относительно высока, если учитывать высокое разрешение подобных устройств: время построения одной модели может составлять лишь нескольких часов, но в итоге зависит от размера модели и количества лазерных головок, используемых устройством одновременно. Относительно небольшие настольные устройства могут иметь область построения от 50 до 150мм в одном измерении. В то же время существуют промышленные установки, способные печатать крупногабаритные модели, где изделия измеряются уже в метрах. Готовые изделия могут обладать различными механическими свойствами в зависимости от заложенных характеристик фотополимера: существуют имитаторы твердых термопластиков, резины и других материалов.

Стереолитография позволяет создавать детали высокой сложности, но зачастую имеет высокую стоимость за счет относительно высокой цены расходных материалов. Один литр фотополимерной смолы может стоить от $80 до $120, в то время как стоимость устройств может варьироваться от $10 000 до $500 000. Высокая популярность технологии способствует разработке более доступных моделей, таких как FORM 1 от компании Formlabs или Pegasus Touch от FSL3D с заявленной стоимостью в $2 400 и $3 500 соответственно.
